Een situatieschema toont wáár elk stopcontact, lichtpunt en toestel zich in je woning bevindt, en op welke kring het zit. Wij tekenen het voor je in Antwerpen en omgeving, per verdieping, samen met je eendraadschema.

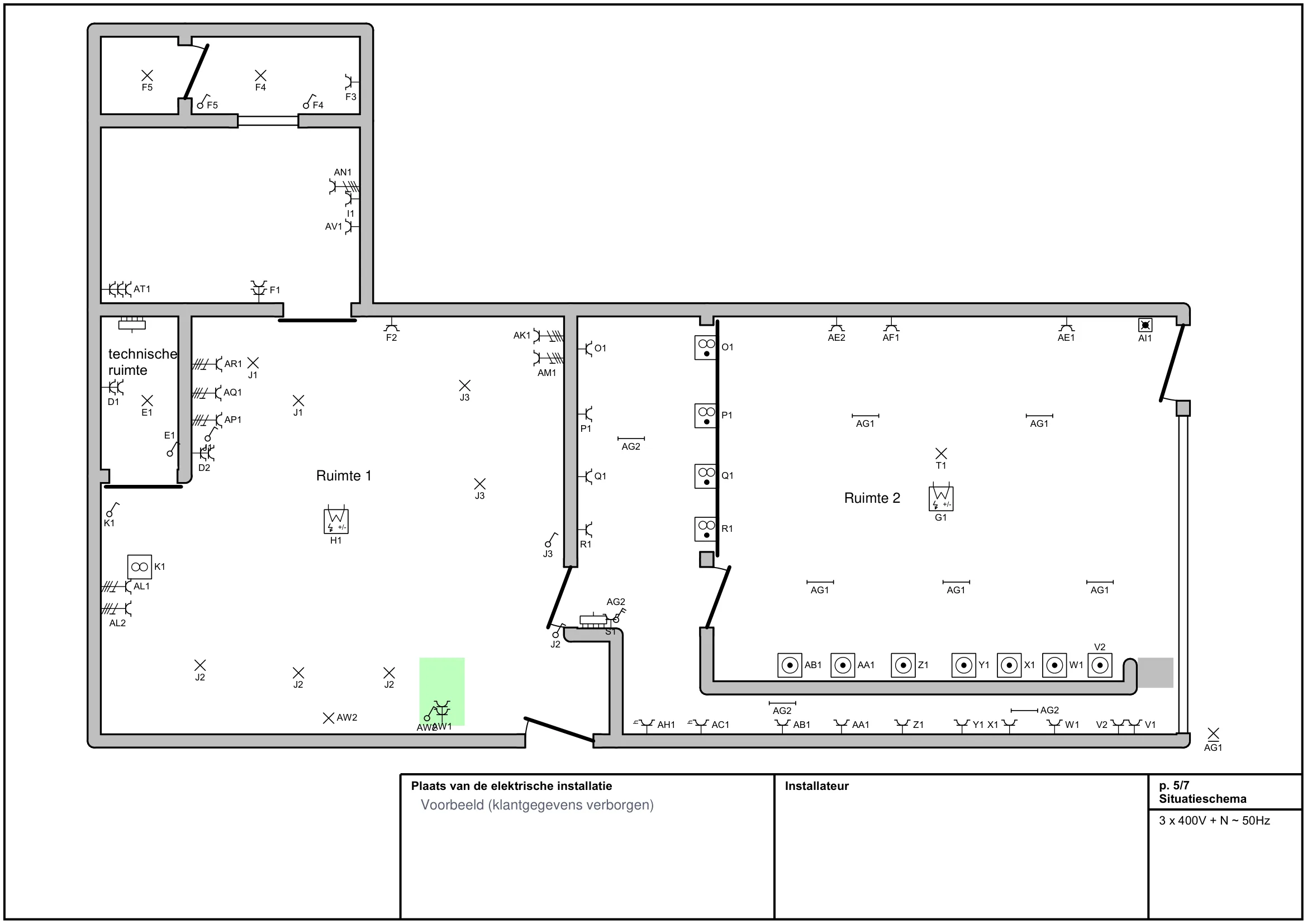

Een situatieschema (ook wel situatieplan genoemd) is een plattegrond van je woning waarop alle elektrische punten staan: stopcontacten, schakelaars, lichtpunten, vaste toestellen zoals een kookplaat of boiler, de verdeelkast en eventuele onderverdelingen. Elk punt krijgt een code (bijvoorbeeld A3) die verwijst naar de kring en de plaats op het eendraadschema.
Zo kan iedereen (de keurder, een elektricien of jijzelf) in één oogopslag zien welk stopcontact op welke zekering zit.
| Eendraadschema | Situatieschema | |
|---|---|---|
| Wat toont het? | Hoe de installatie is opgebouwd | Waar alles zich bevindt |
| Vorm | Technisch schema van de verdeelkast en kringen | Plattegrond per verdieping |
| Details | Differentieel, automaten, kabelsecties | Stopcontacten, schakelaars, lichtpunten, toestellen |
| Verplicht bij keuring? | Ja | Ja |
Beide schema's horen samen: de codes op het situatieschema moeten exact overeenkomen met die op het eendraadschema. Daarom maken wij ze altijd samen op, in één bezoek.
Bij elke keuring volgens het AREI: bij de verkoop van je woning, na een renovatie of uitbreiding, bij een nieuwe installatie en bij een herkeuring na een afkeuring. Ontbreekt het situatieschema, dan is dat een inbreuk op het keuringsverslag.
Voor installaties (of delen ervan) van vóór 1 oktober 1981 gelden soms vereenvoudigde regels. Twijfel je? Stuur ons je keuringsverslag, dan zeggen we je wat nodig is.
Je situatieschema krijg je altijd samen met je eendraadschema. Vaste prijs, inclusief btw en verplaatsing.
Tot 110 m²
Tot 12 zekeringen
Tot 110 m²
Tot 12 zekeringen
Tot 250 m²
Tot 25 zekeringen
Tot 450 m²
Tot 40 zekeringen
Groter dan 450 m², meer dan 40 zekeringen, een handelszaak of een appartementsgebouw? Stuur ons een berichtje voor een prijs op maat.
Ja. Bij een keuring volgens het AREI moet je naast het eendraadschema ook een situatieschema kunnen voorleggen. Zonder situatieschema volgt een inbreuk op het keuringsverslag.
Het moet vooral duidelijk en volledig zijn: elke ruimte en elk elektrisch punt moet herkenbaar zijn en overeenkomen met het eendraadschema. Wij tekenen het netjes per verdieping.
Nee. Heb je een plan van je woning, dan is dat handig, maar we meten alles zelf op tijdens ons bezoek.
Je betaalt bij ons een vaste prijs vanaf € 265, inclusief eendraadschema, btw en verplaatsing. De prijs hangt af van de oppervlakte en het aantal zekeringen.
Je krijgt meteen je vaste prijs en een voorstel voor een moment.
